Solo

Estruturas de Solo para Energia Solar.

SOLO AÇO/ALUMÍNIO

MONOPOSTE

Produtos

SOLO SMM001

AÇO CIVIL 300 / ALUMÍNIO 6063

ESTRUTURA SOLO MISTA MONOPOSTE 1 LINHA

  • Estrutura em Aço Civil 300 galvanizado a fogo (pilares, tesouras, mão francesas e contraventamento).
  • Tratamento de proteção: aço galvanizado a fogo.
  • Perfis (terças), emendas e terminais em alumínio Liga 6063/6005-T6.
  • Fixadores em Aço Inox 304.
  • Ajuste de Inclinação: 5º a 30º.
  • Estrutura para 1 linha de painéis.
  • Resistência ao vento: estruturas dimensionadas de acordo com a isopleta de vento 35, 45 e 50 m/s.

Distanciamento entre pilares fixos:

  • 35 m/s – 3200 mm
  • 45 m/s – 3000 mm50 m/s – 2800 mm

* Projeto de acordo com as isopletas da NBR 6123/1998 (30 a 50 m/s).

* Fundação de acordo com o projeto em consulta à engenharia.

SOLO SMM002

AÇO CIVIL 300 / ALUMÍNIO 6063

ESTRUTURA SOLO MISTA MONOPOSTE 2 LINHAS

  • Estrutura em Aço Civil 300 galvanizado a fogo (pilares, tesouras, mão francesas e contraventamento).
  • Tratamento de proteção: aço galvanizado a fogo.
  • Perfis (terças), emendas e terminais em alumínio Liga 6063/6005-T6.
  • Fixadores em Aço Inox 304.
  • Ajuste de Inclinação: 5º a 30º.
  • Estrutura para 2 linhas de painéis.
  • Resistência ao vento: estruturas dimensionadas de acordo com a isopleta de vento 35, 45 e 50 m/s.

Distanciamento entre pilares fixos:

  • 35 m/s – 3200 mm
  • 45 m/s – 3000 mm
  • 50 m/s – 2800 mm



* Projeto de acordo com as isopletas da NBR 6123/1998 (30 a 50 m/s).

* Fundação de acordo com o projeto em consulta à engenharia.

Acessórios

TERMINAL INTERMEDIÁRIO | TI001

Fabricado em alumínio/inox, terminal intermediário com sistema porca.

TERMINAL FINAL | TF001

Fabricado em alumínio/inox, terminal final com sistema porca.

SUPORTE | REG001

Suporte vertical/horizontal, fabricado em alumínio/inox.

CONJUNTO | PC001

Conjunto porca/parafuso fabricado em alumínio/inox.

EMENDA | EM001

Emenda/junção para perfil de alumínio. Fabricado em alumínio/inox.

TERMINAL ATERRAMENTO | TA001

Fabricado em alumínio/inox.

SOLO AÇO/ALUMÍNIO

BIPOSTE

Produtos

SMB002 SOLO

AÇO CIVIL 300 / ALUMÍNIO 6063

ESTRUTURA SOLO MISTA BIPOSTE 2 LINHAS

  • Estrutura em Aço Civil 300 galvanizado a fogo (pilares, tesouras, mão francesas e contraventamento)
  • Tratamento de proteção: aço galvanizado a fogo.
  • Perfis (terças), emendas e terminais (fixadores) em alumínio Liga 6063/6005-T6.
  • Parafusos em Aço Inox 304.
  • Ajuste de Inclinação: 5º a 30º.
  • Estrutura para 2 linhas de painéis
  • Resistência ao vento: estruturas dimensionadas de acordo com a isopleta de vento 35, 45 e 50 m/s.

Distanciamento entre pilares fixos:

  • 35 m/s – 3200 mm
  • 45 m/s – 3000 mm
  • 50 m/s – 2800 mm

SMB003 SOLO

AÇO CIVIL 300 / ALUMÍNIO 6063

ESTRUTURA SOLO MISTA BIPOSTE 3 LINHAS

  • Estrutura em Aço Civil 300 galvanizado a fogo

(pilares, tesouras, mão francesas e contraventamento)

  • Tratamento de proteção: aço galvanizado a fogo.
  • Perfis (terças), emendas e terminais (fixadores) em alumínio Liga 6063/6005-T6.
  • Parafusos em Aço Inox 304.
  • Ajuste de Inclinação: 5º a 30º.
  • Estrutura para 3 linhas de painéis.
  • Resistência ao vento: estruturas dimensionadas de acordo com a isopleta de vento 35, 45 e 50 m/s.

Distanciamento entre pilares fixos:

  • 35 m/s – 3200 mm
  • 45 m/s – 3000 mm
  • 50 m/s – 2800 mm

* Projeto de acordo com as isopletas da NBR 6123/1998 (30 a 50 m/s).

* Fundação de acordo com o projeto em consulta à engenharia.

Acessórios

TERMINAL INTERMEDIÁRIO | TI001

Fabricado em alumínio/inox, terminal intermediário com sistema porca.

TERMINAL FINAL | TF001

Fabricado em alumínio/inox, terminal final com sistema porca.

SUPORTE | REG001

Suporte vertical/horizontal, fabricado em alumínio/inox.

CONJUNTO | PC001

Conjunto porca/parafuso fabricado em alumínio/inox.

EMENDA | EM001

Emenda/junção para perfil de alumínio. Fabricado em alumínio/inox.

TERMINAL ATERRAMENTO | TA001

Fabricado em alumínio/inox.

SOLO AÇO

MONOPOSTE

Produtos

SOLO SAM001

AÇO CIVIL 300

ESTRUTURA SOLO AÇO MONOPOSTE 1 LINHA

  • Estrutura em Aço Civil 300 galvanizado a fogo

(pilares, tesouras, mão francesas, contraventamento e terças)

  • Tratamento de proteção: aço galvanizado a fogo.
  • Terminais (fixadores) em alumínio de liga 6063/6005-T6.
  • Parafusos em Aço Inox 304.
  • Ajuste de Inclinação: 5º a 30º.
  • Estrutura para 1 linha de painéis.
  • Resistência ao vento: estruturas dimensionadas de acordo com a isopleta de vento 35, 45 e 50 m/s.

Distanciamento entre pilares fixos de 3550 mm.

* Projeto desenvolvido de acordo com a região de instalação e análise das isopletas.

SOLO SAM002

ESTRUTURA SOLO AÇO MONOPOSTE 2 LINHAS

  • Estrutura em Aço Civil 300 galvanizado a fogo.

(pilares, tesouras, mão francesas, contraventamento e terças)

  • Tratamento de proteção: aço galvanizado a fogo.
  • Terminais (fixadores) em alumínio de liga 6063-6005-T6.
  • Parafusos em Aço Inox 304.
  • Ajuste de Inclinação: 5º a 30º.
  • Estrutura para 2 linhas de painéis.
  • Resistência ao vento: estruturas dimensionadas de acordo com a isopleta de vento 35, 45 e 50 m/s.

Distanciamento entre pilares fixos de 3550 mm.

* Projeto desenvolvido de acordo com a região de instalação e análise das isopletas.

Acessórios

TERMINAL INTERMEDIÁRIO TI003

Fabricado em alumínio/inox, terminal intermediário com sistema de clip.

TERMINAL FINAL | TF003

Fabricado em alumínio/inox, terminal final solo.

TERMINAL ATERRAMENTO | TA001

Fabricado em alumínio/inox.

TERMINAL UNIVERSAL | TU001

Fabricado em alumínio/inox, terminal universal que atende vãos intermediários e extremidades (frames de 35-40 mm) para terças de aço.

TERMINAL UNIVERSAL | TU002

Fabricado em alumínio/inox, terminal universal que atende vãos intermediários e extremidades (frames de 30-35mm) para terças de aço.

SOLO AÇO

BIPOSTE

Produtos

SOLO SAB002

ESTRUTURA SOLO AÇO BIPOSTE 2 LINHAS

  • Estrutura em Aço Civil 300 galvanizado a fogo

(pilares, tesouras, mão francesas, contraventamento e terças)

  • Tratamento de proteção: aço galvanizado a fogo.
  • Terminais (fixadores) em alumínio de liga 6063/6005-T6.
  • Parafusos em Aço Inox 304.
  • Ajuste de Inclinação: 5º a 30º.
  • Estrutura para 2 linhas de painéis
  • Resistência ao vento: estruturas dimensionadas de acordo com a isopleta de vento 35, 45 e 50 m/s.

Distanciamento entre pilares fixos de 3550 mm.

* Projeto desenvolvido de acordo com a região de instalação e análise das isopletas.

SOLO SAB003

ESTRUTURA SOLO AÇO BIPOSTE 3 LINHAS

  • Estrutura em Aço Civil 300 galvanizado a fogo

(pilares, tesouras, mão francesas, contraventamento e terças)

  • Tratamento de proteção: aço galvanizado a fogo.
  • Terminais (fixadores) em alumínio de liga 6063-6005-T6.
  • Parafusos em Aço Inox 304.
  • Ajuste de Inclinação: 5º a 30º.
  • Estrutura para 3 linhas de painéis
  • Resistência ao vento: estruturas dimensionadas de acordo com a isopleta de vento 35, 45 e 50 m/s.

Distanciamento entre pilares fixos de 3550 mm.

* Projeto desenvolvido de acordo com a região de instalação e análise das isopletas.

Acessórios

TERMINAL INTERMEDIÁRIO TI003

Fabricado em alumínio/inox, terminal intermediário com sistema de clip.

TERMINAL FINAL | TF003

Fabricado em alumínio/inox, terminal final solo.

TERMINAL ATERRAMENTO | TA001

Fabricado em alumínio/inox.

TERMINAL UNIVERSAL | TU001

Fabricado em alumínio/inox, terminal universal que atende vãos intermediários e extremidades (frames de 35-40 mm) para terças de aço.

TERMINAL UNIVERSAL | TU002

Fabricado em alumínio/inox, terminal universal que atende vãos intermediários e extremidades (frames de 30-35mm) para terças de aço.

SOLO AÇO

LINHA PRIME

Produtos

PRIME SOLO

ESTRUTURA SOLO AÇO (LAYOUT)

Estrutura em Aço Civil 300 galvanizado a fogo (pilares, tesouras, mão francesas, contraventamento e terças)

  • Tratamento de proteção: aço galvanizado a fogo.
  • Terminais (fixadores) em alumínio de liga 6063/6005-T6.
  • Parafusos em Aço Inox 304.
  • Ajuste de Inclinação: 5º a 30º.
  • Resistência ao vento: estruturas dimensionadas para isopleta de vento 35, 45 e 50 m/s.

Distanciamento entre todos os pilares fixos de 2500 mm.

DISPONÍVEL EM DIVERSAS ESTRUTURAS

  • Solo Monoposte 1 ou 2 linhas de módulos.
  • Solo Biposte 2 ou 3 linhas de módulos.

Acessórios

TERMINAL INTERMEDIÁRIO TI003

Fabricado em alumínio/inox, terminal intermediário com sistema de clip.

TERMINAL FINAL | TF003

Fabricado em alumínio/inox, terminal final solo.

PARAFUSO PC003

Conjunto parafuso M12

PARAFUSO PC007

Conjunto parafuso M8

TERMINAL UNIVERSAL | TU002

Fabricado em alumínio/inox, terminal universal que atende vãos intermediários e extremidades (frames de 30-35mm) para terças de aço.

TERMINAL ATERRAMENTO | TA001

Fabricado em alumínio/inox.

SOLO AÇO

LINHA PRIME MODULAR

Produtos

SOLO SAMK02

ESTRUTURA SOLO AÇO MONOPOSTE 2 LINHAS – 8 MÓDULOS 1134

Estrutura em Aço Civil 300 galvanizado a fogo (pilares, tesouras, mão francesas, contraventamento e terças).

  • Tratamento de proteção: aço galvanizado a fogo.
  • Terminais (fixadores) em alumínio de liga 6063/6005-T6.
  • Parafusos em Aço Inox 304.
  • Ajuste de Inclinação: 5º a 30º.
  • Estrutura para 2 linhas de painéis.
  • Resistência ao vento: estruturas dimensionadas para isopleta de vento 35, 45 e 50 m/s.

Distanciamento entre pilares fixos do mesmo kit de 2500 mm.

ESTRUTURA PARA UNIÃO DE KITS

  • Kits de 8 em 8 módulos.
  • Para realizar a união dos kits, o produto já é composto com adicional de talas de emendas e intermediários para fixação dos módulos.

Distanciamento de pilares entre kit de 8 módulos de 2200 mm.

Acessórios

TERMINAL INTERMEDIÁRIO TI003

Fabricado em alumínio/inox, terminal intermediário com sistema de clip.

TERMINAL FINAL | TF003

Fabricado em alumínio/inox, terminal final solo.

PARAFUSO PC003

Conjunto parafuso M12

PARAFUSO PC007

Conjunto parafuso M8

TERMINAL UNIVERSAL | TU002

Fabricado em alumínio/inox, terminal universal que atende vãos intermediários e extremidades (frames de 30-35mm) para terças de aço.

TERMINAL ATERRAMENTO | TA001

Fabricado em alumínio/inox.

SOLO OFFGRID

Produtos

SOLO OFFGRID

ESTRUTURA PARA ABRIGO DE EQUIPAMENTOS

Estrutura projetada para abrigar baterias, geradores, entre outros equipamentos. Produto destinado a locais de difícil acesso.

  • Estrutura em Aço Civil 300.
  • Terminais (fixadores) em Alumínio Liga 6063/6005-T6.
  • Parafusos em aço /inox A304.



Acessórios

TERMINAL INTERMEDIÁRIO | TI001

Fabricado em alumínio/inox, terminal intermediário com sistema porca.

TERMINAL FINAL | TF001

Fabricado em alumínio/inox, terminal final com sistema porca.

SUPORTE | REG001

Suporte vertical/horizontal, fabricado em alumínio/inox.

CONJUNTO | PC001

Conjunto porca/parafuso fabricado em alumínio/inox.

EMENDA | EM001

Emenda/junção para perfil de alumínio. Fabricado em alumínio/inox.

TERMINAL ATERRAMENTO | TA001

Fabricado em alumínio/inox.

SOLO ABRIGO PARA INVERSOR

Produtos

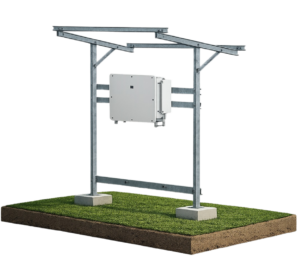

SOLO ABRIGO PARA INVERSOR

ABRIGO PARA INVERSOR

Estrutura projetada para acomodação de inversores.

  • Estrutura em Aço Civil 300.
  • Desenvolvimento sob medida para cada inversor.
  • Parafusos em Aço Inox A304.

Acessórios

PARAFUSO PC007

Conjunto parafuso M8

  • Praticidade na Instalação
  • Melhor Custo-benefício
  • Maior Durabilidade
  • Suporte Facilitado
