Estrutura Solar Modular: Vantagens para Projetos em Solo

Projetar e implantar uma usina fotovoltaica em solo exige superar gargalos contínuos no canteiro de obras: desde o controle severo de estoque até o tempo gasto pelas equipes de montagem com medições, alinhamentos e ajustes manuais. Um projeto em solo ganha mais organização quando sua estrutura acompanha uma lógica modular desde o início.

Neste cenário, a escolha da infraestrutura metálica deixa de ser apenas uma etapa da lista de materiais e passa a atuar diretamente como o eixo integrador de toda a logística e montagem. Compreender como a padronização simplifica cada etapa da instalação em solo é o primeiro passo para garantir a previsibilidade e a rentabilidade do investimento.

O que é uma estrutura solar modular?

Uma estrutura solar modular é um sistema de sustentação para módulos fotovoltaicos desenvolvido a partir de conjuntos estruturais padronizados, que podem ser organizados e conectados conforme as características do projeto. Em vez de perfis e componentes cortados sob medida para uma extensão contínua aleatória, o conceito modular organiza a infraestrutura em arranjos predefinidos de tabelas ou mesas fotovoltaicas.

Os kits modulares reúnem componentes estruturais e elementos de fixação previamente definidos, como pilares, terças, tesouras, contraventamentos e parafusos, conforme a configuração do sistema.

A principal característica de uma estrutura modular para energia solar é a capacidade de permitir a repetição do mesmo padrão construtivo ao longo de todo o terreno, possibilitando também a união mecânica sequencial entre os kits para acompanhar o layout projetado.

Como funciona a organização por kits modulares em projetos em solo?

A aplicação de uma estrutura de solo modular transforma a logística e a dinâmica de trabalho no canteiro de obras. Quando a engenharia adota a padronização por kits, o fluxo de execução passa por melhorias significativas em quatro frentes operacionais:

1. Separação de materiais e controle de estoque

Em grandes áreas de solo, o extravio de peças pequenas ou a sobra desproporcional de perfis longos gera custos ocultos. Com os kits de estrutura solar, a movimentação no almoxarifado torna-se objetiva: cada conjunto de peças equivale a um número fixo de módulos. Isso elimina a necessidade de separação individualizada de itens e simplifica a conferência no recebimento do frete.

2. Logística e transporte otimizados

A cubagem do transporte é otimizada quando as peças possuem dimensões e volumes padronizados. Os kits podem ser paletizados e movimentados de forma uniforme no canteiro de obras, facilitando o descarregamento diretamente nos pontos específicos do terreno onde as mesas serão cravadas ou concretadas.

3. Padronização do processo de montagem

A curva de aprendizado das equipes de instalação cai drasticamente. Como todos os kits seguem o mesmo gabarito estrutural, os montadores executam uma rotina repetitiva e precisa. Isso reduz erros de alinhamento, evita perfurações ou improvisos no campo, que poderiam comprometer as camadas de proteção contra corrosão do aço, e acelera o tempo total de conclusão da obra.

4. Manutenção preventiva e escalabilidade

A padronização dos componentes pode facilitar a identificação de peças e o planejamento de intervenções de manutenção. A necessidade de substituição e o alcance da intervenção dependem das condições da estrutura e da avaliação técnica.

Linha Prime Modular: uma solução para projetos em solo

Para atender às exigências de produtividade e segurança do mercado fotovoltaico, a SSM do Brasil desenvolveu a Linha Aço Prime Modular, uma solução voltada à organização e à padronização de estruturas para projetos fotovoltaicos em solo.

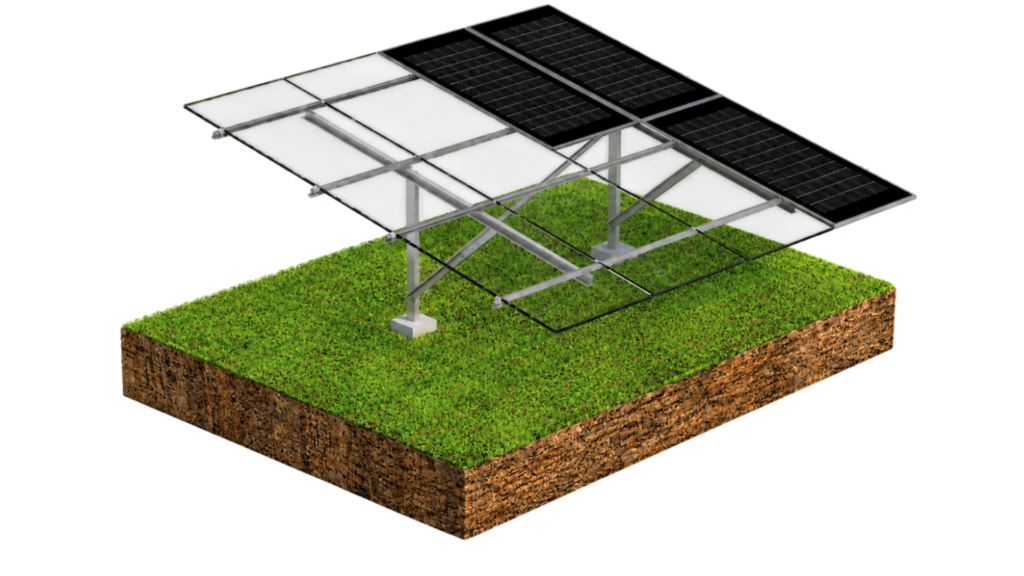

A Linha Prime Modular foi idealizada como um kit de estrutura monoposte projetado para suportar configurações padronizadas de oito módulos dispostos em duas linhas de quatro painéis (arranjo 2×4).

Características e especificações técnicas da Linha Prime Modular

• Composição dos kits para oito módulos: Cada kit modular vem dimensionado para acomodar exatamente 8 painéis fotovoltaicos na vertical/retrato.
• Disposição em duas linhas de painéis (2×4): A configuração em duas linhas de painéis permite organizar os módulos em um arranjo padronizado, facilitando o planejamento e a repetição das estruturas conforme o layout do projeto.
• Ajuste de inclinação flexível entre 5° e 30°: A estrutura permite ajustar o ângulo das mesas para garantir a melhor captação da radiação solar de acordo com a latitude da região de instalação.
• Materiais de alta durabilidade:
  • Pilares, terças e tesouras: fabricados em aço civil 300 com tratamento de galvanização à fogo, garantindo proteção metalúrgica profunda contra a oxidação em ambientes de solo.
  • Fixadores e terminais: terminais intermediários e finais produzidos em ligas de alumínio de alta resistência (6063 ou 6005-T6).
  • Parafusos e elementos de fixação: parafusos fabricados em aço inoxidável 304, conforme as especificações técnicas da linha.
• Resistência mecânica ao vento: a linha contempla configurações dimensionadas para isopletas de vento de 35, 45 e 50 m/s. A definição da estrutura adequada depende das características e dos critérios técnicos de cada projeto.
• Vão entre pilares: na configuração SAMK02, a distância entre pilares fixos do mesmo kit é de 2.500 mm. Na união entre kits de oito módulos, o distanciamento indicado é de 2.200 mm.

Como os kits acompanham a expansão do projeto

Projetos fotovoltaicos em solo raramente possuem o mesmo desenho de terreno ou limitação de área. Uma das maiores vantagens da Linha Prime Modular da SSM é a sua capacidade de conexão e expansão de layout.

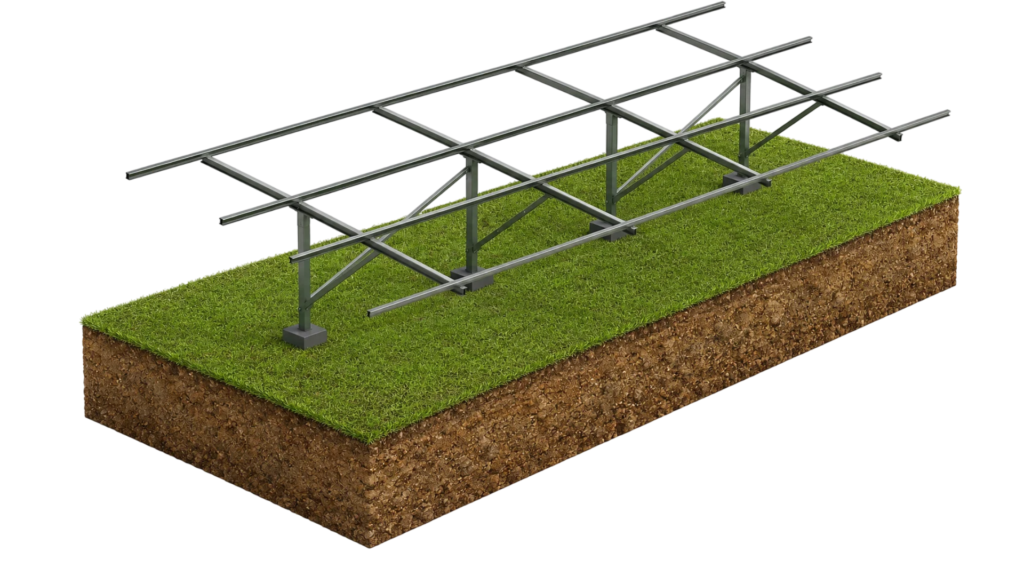

A união entre estruturas permite que o integrador conecte múltiplos kits de oito módulos de forma sequencial. Dessa forma, um projeto pode ser composto por múltiplos blocos de 8, 16, 24, 32 ou mais módulos perfeitamente alinhados, adaptando-se com precisão ao desenho topográfico do terreno.

Vantagens da união sequencial para a engenharia:

1. Flexibilidade de arranjo: Permite contornar obstáculos no solo, como rochas, irregularidades topográficas ou áreas de preservação, sem perder a padronização das peças.
2. Modularidade no investimento: Facilita a expansão em fases para usinas que preveem aumento de potência instalada no futuro.
3. Distribuição uniforme de cargas: a união entre kits utiliza componentes específicos de conexão, como talas de emenda, respeitando os critérios de dimensionamento e montagem definidos para o projeto.

Quais informações compartilhar para uma avaliação técnica?

Para garantir que a estrutura para usina solar em solo seja entregue perfeitamente dimensionada para as especificidades da sua obra, a equipe de engenharia da SSM do Brasil realiza uma análise técnica personalizada de cada projeto.

Para solicitar um estudo estrutural e comercial detalhado para a Linha Prime Modular, o integrador ou EPCista deve encaminhar as seguintes informações:

1. Localização exata da obra (Município/UF): necessária para determinar a velocidade básica do vento (isopletas NBR 6123) e o grau de agressividade ambiental (litorânea, urbana ou industrial).
2. Layout do projeto em solo: desenho prévio da disposição das mesas e fileiras no terreno.
3. Especificações dos módulos fotovoltaicos: folha de dados (datasheet) contendo dimensões (comprimento, largura, espessura), peso e potência dos painéis.
4. Quantidade total de módulos: número exato de painéis para dimensionamento da quantidade de kits modulares.
5. Condições do terreno e tipo de fixação desejada: informações sobre as características do solo e as condições de instalação, necessárias para avaliar a solução de fundação e fixação adequada ao projeto.

Conclusão: Organização e produtividade para a sua usina em solo

A utilização de uma estrutura solar modular é a decisão estratégica que une a precisão da engenharia de fábrica com a produtividade exigida no canteiro de obras. Ao adotar soluções padronizadas como a Linha Prime Modular da SSM do Brasil, integradores e projetistas reduzem os custos indiretos com logística, eliminam retrabalhos de montagem e garantem a integridade mecânica do sistema por décadas.

Com flexibilidade para ajustes de inclinação, alta proteção anticorrosiva por galvanização a fogo e capacidade de expansão por união de kits, a SSM entrega a robustez necessária para transformar qualquer projeto em solo em um empreendimento altamente competitivo.

Quer garantir mais agilidade e segurança estrutural para o seu próximo projeto em solo?

Conheça a Linha Prime Modular e entre em contato com a equipe de engenheiros da SSM do Brasil para solicitar uma avaliação técnica e comercial personalizada.
